Стропильная система – это не просто каркас крыши. Это скелет всего здания, от надежности которого зависит долговечность, безопасность и комфорт вашего дома. Одним из фундаментальных решений на этапе проектирования является выбор между распорной и безраспорной стропильной системой. Это не вопрос стоимости, а вопрос правильного инженерного подхода, основанного на архитектуре здания и анализе будущих нагрузок.
Физика работы стропильных систем.

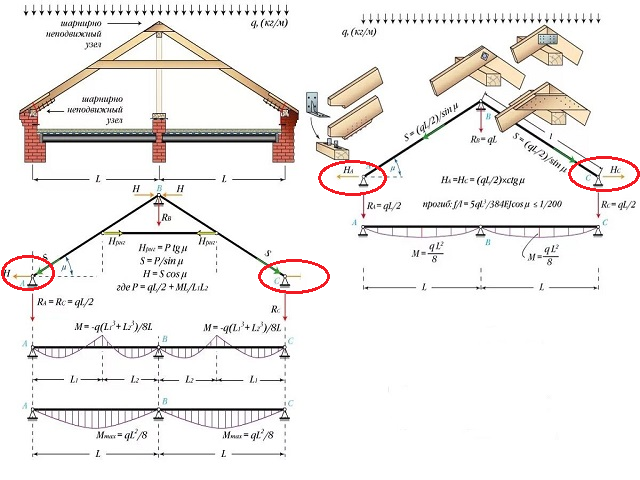

Главное отличие между системами заключается в том, как стропильные ноги передают нагрузку на стены и фундамент.
Важно: не путайте тип стропил и характер передачи усилий.
Наслонные и висячие стропила — это конструктивные типы стропильных систем. А распорная и безраспорная работа — это способ передачи усилий на стены.
Одна и та же наслонная система может работать по-разному в зависимости от узлов. Если стропила жёстко закреплены и передают горизонтальную составляющую на стены — схема становится распорной. Если узлы, коньковый прогон и опоры устроены так, что горизонтальный распор на наружные стены минимизирован, систему можно считать безраспорной.
Поэтому нельзя выбирать схему только по названию. Важны расчёт, узлы крепления, наличие внутренних опор, материал стен и фактические нагрузки.
Безраспорная стропильная система: передача нагрузки без распора на стены.
Как это работает?
В безраспорной системе узлы опирания устроены так, чтобы вертикальные нагрузки от кровли передавались на несущие опоры без значимого горизонтального распора на наружные стены. Стропильная нога при этом работает преимущественно на изгиб, но в ней могут возникать и продольные усилия — это зависит от пролёта, уклона крыши, схемы опирания и жёсткости узлов.

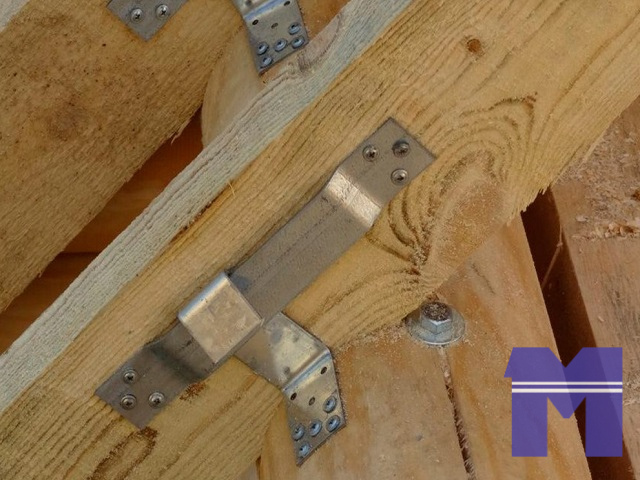

Один из возможных элементов такой схемы — скользящая опора, или «ползун». Она фиксирует стропило к мауэрлату, но позволяет узлу работать с предусмотренной подвижностью. Однако безраспорная работа обеспечивается не только «ползуном», а всей расчётной схемой крыши.
Скользящая опора — один из способов обеспечить подвижность узла. Она особенно важна в деревянных домах из бруса или сруба, где возможна усадка. Однако сама по себе скользящая опора не делает систему безраспорной: важна вся расчётная схема — коньковый прогон, промежуточные опоры, нижний и верхний узел.
Достоинства безраспорной системы:
- Снижает риск распора стен: при правильном расчёте и монтаже горизонтальные усилия на наружные стены минимизируются.
- Актуальна для домов с возможной усадкой: особенно для деревянных домов, срубов и домов из бруса.
- Более контролируемая передача нагрузок: нагрузки передаются через предусмотренные проектом опоры — мауэрлат, коньковый прогон, стойки, внутренние несущие стены или колонны.
Недостатки безраспорной системы:
- Зависимость от конькового прогона: требует наличия внутренних несущих стен или колонн.
- Более сложный расчет и монтаж: требует высокой квалификации исполнителей.
Наиболее частые проблемы для собственника:
- Незапланированный распор: возникает при ошибках монтажа, когда низ стропил жестко закреплен.
- Провисание конька: происходит при недостаточной мощности конькового прогона.
- Некорректная работа "ползунов": заклинивание скользящих опор из-за некачественной фурнитуры или ошибок монтажа.
Распорная стропильная система: когда горизонтальное усилие передаётся на стены.
Как это работает?
В распорной схеме узлы работают так, что горизонтальная составляющая усилий от стропильных ног передаётся на мауэрлат и наружные стены. Стропильная нога передает значительное горизонтальное усилие (распор) на мауэрлат и стены.
Если применяется затяжка, она работает на растяжение и должна воспринимать распор внутри стропильной пары. В этом случае треугольник образуют две стропильные ноги и затяжка. Если затяжка отсутствует, расположена слишком высоко, имеет слабые соединения или не рассчитана на растяжение, часть распора может перейти на стены.
Достоинства распорной системы:
- Простота и надежность схемы: конструктивно проста для понимания и монтажа.
- Отсутствие зависимости от внутренних опор: позволяет создавать свободные планировки мансарды (в случае применения "висячей" стропильной системы).
- Экономия материала: в некоторых случаях менее материалоемка.
Недостатки распорной системы:
- Передача распора на стены: главный недостаток. Горизонтальные усилия зависят от пролёта, уклона крыши, снеговой нагрузки, веса кровельного пирога, шага стропил и устройства узлов. В отдельных случаях эти усилия могут быть значительными, поэтому стены, армопояс, мауэрлат и крепёж должны быть проверены расчётом.
- Чувствительность к подвижкам здания: распорная схема хуже переносит усадку, неравномерную осадку фундамента и деформации стен. Для деревянных домов, газобетона, пеноблоков и других материалов, чувствительных к горизонтальным усилиям, такая схема допустима только при проектном обосновании, наличии армопояса и правильно рассчитанных узлов.
- Повышенные требования к узлам крепления: соединения должны быть выполнены в соответствии с проектом и расчётной схемой — с правильным крепежом, опиранием, запилами и анкеровкой мауэрлата.
Наиболее частые проблемы для собственника:
- Расползание стен и трещины: самая разрушительная проблема при недостаточной прочности стен.
- Деформация мауэрлата: мощный распор может привести к срыву или растрескиванию мауэрлата.
- Нарушение геометрии крыши: происходит при просадке стен или ослаблении узлов крепления.
Экспертный вывод: как сделать правильный выбор?
Критерии выбора безраспорной системы:
- Дом из материалов, неустойчивых к распору: газобетон, пеноблоки.
- Деревянный дом (сруб, брус), дающий усадку.
- Наличие внутренних несущих стен для конькового прогона.
- Приоритет долговечности и стабильности.
Когда можно рассмотреть распорную систему:
- Мощные каменные стены с обязательным армопоясом.
- Проектом предусмотрен расчет на горизонтальные нагрузки.
- Требуется свободное пространство мансарды без внутренних опор.
Ошибки монтажа, из-за которых появляется незапланированный распор.
Даже правильно выбранная схема может начать работать неправильно, если нарушены узлы. На практике проблемы чаще всего возникают из-за следующих ошибок:
- нижний узел стропила жёстко зафиксирован там, где по проекту требуется подвижность;
- скользящая опора установлена с перекосом или заклинивает;
- стропило глубоко запилено и ослаблено в зоне опирания;
- коньковый прогон имеет недостаточное сечение или слабые опоры;
- затяжка установлена слишком высоко и не воспринимает распор в нужном объёме;
- мауэрлат закреплён без расчёта анкеров и армопояса;
- монтажники заменили проектный узел «по опыту», не понимая расчётной схемы.
Поэтому при устройстве стропильной системы важно контролировать не только сечение доски и шаг стропил, но и фактическую работу каждого узла.
Что обязательно должно быть проверено расчётом?
Для корректного выбора стропильной системы нужно учитывать:
- пролёт между опорами;
- уклон кровли;
- снеговой и ветровой район;
- вес кровельного покрытия и всего кровельного пирога;
- шаг и сечение стропил;
- наличие конькового прогона, стоек, подкосов и затяжек;
- материал стен и наличие армопояса;
- тип крепления мауэрлата;
- работу верхнего и нижнего узла стропильной ноги.
Без этих данных невозможно корректно сказать, какая система будет безопаснее для конкретного дома.
Заключительная рекомендация экспертов.
В современном частном строительстве безраспорная стропильная система часто является более безопасным решением для домов из газобетона, пеноблоков, дерева и других материалов, чувствительных к горизонтальным усилиям. Но универсального варианта нет: надёжность крыши определяется расчётом нагрузок, правильным подбором сечений и грамотным устройством узлов.
Ошибки чаще всего возникают не из-за выбора самой схемы, а из-за неправильного выполнения узлов: крепления мауэрлата, опирания стропил, работы затяжек и конькового прогона.
Об авторе.
Статья подготовлена директором компании МИЦАР — Ханановым К.Р.
Опыт работы — более 15 лет. Специализация: обследование кровельных конструкций, выявление причин протечек и деформаций, подбор решений для ремонта и восстановления кровель на объектах Урала.
Регион работ: Екатеринбург, Челябинск, Свердловская и Челябинская области.
Опыт работы — более 15 лет. Специализация: обследование кровельных конструкций, выявление причин протечек и деформаций, подбор решений для ремонта и восстановления кровель на объектах Урала.
Регион работ: Екатеринбург, Челябинск, Свердловская и Челябинская области.
